¿Qué modelado As-built necesitas?
Eso es lo primero que debes preguntarte o, si nos llamas, será lo primero que te preguntaremos.
Para qué quieres el modelado. Esto es lo más importante y aquí te contamos porque.
¿Lo necesitas para entregar a tu cliente?
¿Que te ha pedido exactamente tu cliente o tu jefe?
¿Lo necesitas para hacer tu proyecto?
¿Tienes una nube de puntos o quieres que modelemos a partir de los planos?
¿Necesitas que tenga información el modelo? ¿Cómo tienes esa información?
No es lo mismo tener que hacer un modelo para la explotación futura de la instalación, que tener modelados los elementos que te influirán para realizar el proyecto.

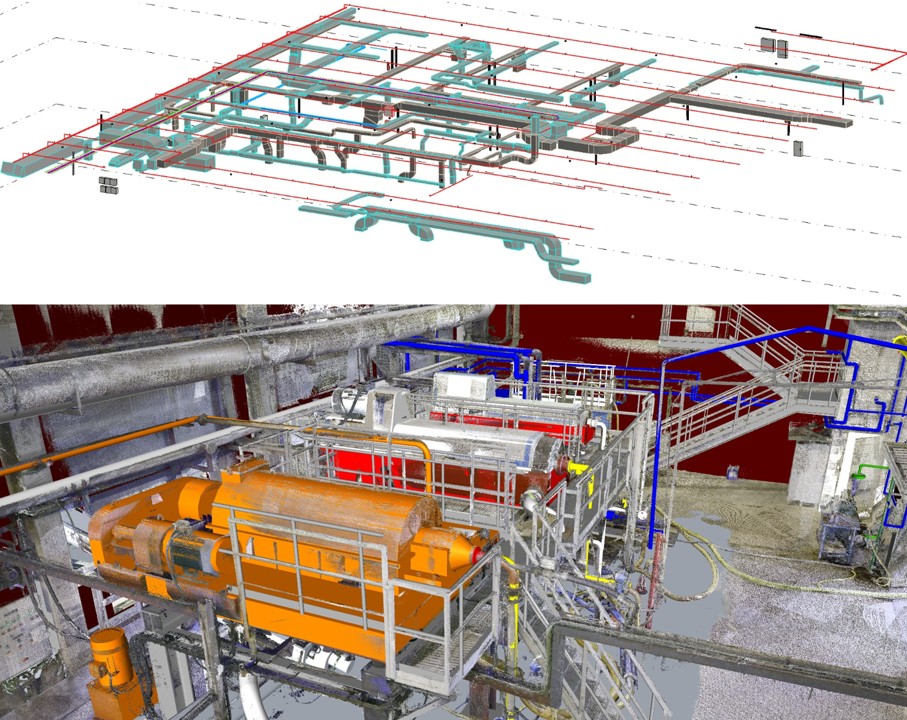

Mas allá de decirte lo buenos, rápidos y maravillosos que somos modelando en Revit y en AutoCAD Plant3D, queremos que te quede claro que modelaremos lo que nos pidas y de la manera que nos pidas.
Eso sí, antes de empezar nos pondremos de acuerdo con que lo que te entreguemos te permita hacer el siguiente paso en el proyecto. Si no vemos claro esto tanto tu como nosotros, no empezaremos.
No empezaremos porque queremos que cuando te entreguemos el modelo no haya revisiones. No nos gustan los problemas. Queremos que los clientes nos compren cosas, nosotros las hagamos, las entreguemos y las cobremos sin discusiones. Creemos que esto es lo normal.
Está muy bien el LOD, el LOI y todas esas cosas que se han inventado sobre BIM para intentar hacer un estándar que sirva para todas las empresas de todos los sectores y en todo tipo de proyectos.
Aquí lo hemos simplificado para los modelados As-built, que son mucho más sencillos de lo que la gente cuenta.
- Volumetría básica: Volumen exterior que te definirá exactamente lo que ocupa el objeto (equipo, máquina, estructura, tubería...), ubicado en el lugar exacto que indica la nube de puntos o el plano y que te permitirá incluirlo dentro de tu proyecto.
- Detalle de modelado superior: Modelaremos con detalle volumétrico mayor, las piezas o superficies en las que debas apoyar algun elemento en tu modelo o del cual debas tener el punto exacto en el modelo 3D. Puedes pedir el modelado básico de todo y detalle de solo los puntos críticos para tu proyecto.
- Nivel de información: Nos definirás el número de propiedades que deberemos incluir en cada elemento.
Somos bastante simples, pero en lo simple está lo fácil y la eliminación de los errores.

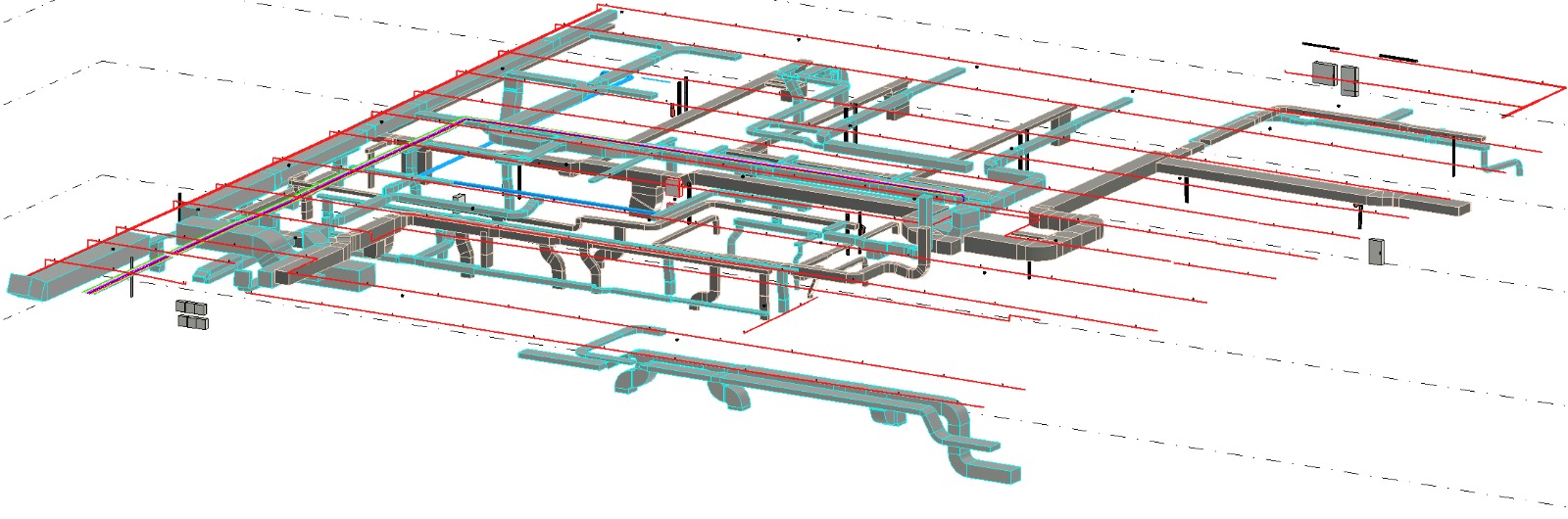

En Revit podemos usar tus familias o las nuestras, o crearlas nuevas. Todo tiene su coste. En plant3D igual, podemos utilizar tus specs y catálogos, los que vienen con el programa, o crear nuevos.
Por otro lado, hay veces donde no necesitarás modelarlo todo.
A los clientes a los que les hacemos una nube de puntos, la mayoría de veces les modelamos pocas cosas. Únicamente las que influyen en el proyecto. Y normalmente a nivel de volumetría básica porque solo necesitan saber lo que ocupa, el espacio del que disponen y los puntos exactos de conexión.
Te contamos un proyecto muy interesante que hicimos hace años y que seguro que lo puedes exportar a lo tuyo.
Una empresa quería montar un parque de atracciones dentro de un centro comercial.
Ese parque de atracciones contaba con una montaña rusa.
Esa montaña rusa se formaba por la estructura que sujetaba los dos raíles que llevaban los vagones de la atracción por todo el espacio dibujando un 8.
En los agujeros de ese 8 había columnas.
No solo necesitaban saber donde estaban exactamente las columnas para no chocar, en algunas debían apoyar la estructura.
Pues para ese proyecto hicimos una nube de puntos y les modelamos en AutoCAD las columnas de manera muy precisa según la nube de puntos. No les modelamos nada más. Las instalaciones que tenían que cambiar ya las tenían en la nube de puntos. Ese modelo lo entregamos en formato step.
Esto les permitió a los ingenieros, incluir el step en su modelo de SolidWorks y ajustar la estructura de la montaña rusa.
Así se aseguraron que cuando montaron la atracción no tendrían errores en campo
Esas cosas son las que modelamos cuando tienes que hacer un proyecto y no tienes información o no te fías de los planos que te han dado.
La estructura a la que te vas a apoyar, los dos equipos a los que te tienes que conectar, la máquina que ocupa un espacio, la cinta en la que tienes que descargar, las columnas de las cuáles te tienes que poner a una distancia.
Cada proyecto lo que necesite.
Lo demás ya lo tienes en la nube.
Y en estos casos te enseñamos como visualizarlo y como hacer tu proyecto, utilices el software que utilices (Revit, Plant3D, SolidWorks, Inventor...).
